Il Pequod - Autocostruzione - Fuocheggiatore Elettrico

Il progetto è nato dalla necessità di poter fuocheggiare dalla postazione del PC durante le riprese con la webcam. Lo start me lo ha dato un motorino in continua con riduzione venuto fuori dalla "rottamazione" di un modellino di auto di mio figlio che poi al termine della realizzazione ho sostituito con un servo da modellismo a cui ho lasciato solo il motore. L'elettronica è sostanzialmente un riduttore di tensione variabile di Nuova Elettronica a cui ho modificato un valore di resistenza per lavorare a tensione più bassa. Completano il circuito due relè per l'inversione di rotazione e due carichi fittizi per raggiungere velocità più basse ( il minimo non era sufficiente ). Su uno dei piedi della montatura viene fissato con il velcro un box ( Mount Box ) a cui vengono collegati il cavo di alimentazione, il cavo che porta al servo ed il cavo che porta alla centralina. Quest'ultimo è stato realizzato in due lunghezze ( 5 metri e 0.5 metri ). Il cavo lungo viene utilizzato quando si fuocheggia dalla postazione PC per le riprese con webcam mentre il cavo corto viene utilizzato, unitamente al controllo remoto, quando si fuocheggia in visuale e la centralina viene posta alla base della montatura. Alla centralina vengono collegati il cavo proveniente dalla Mount Box ed opzionalmente il controllo remoto.

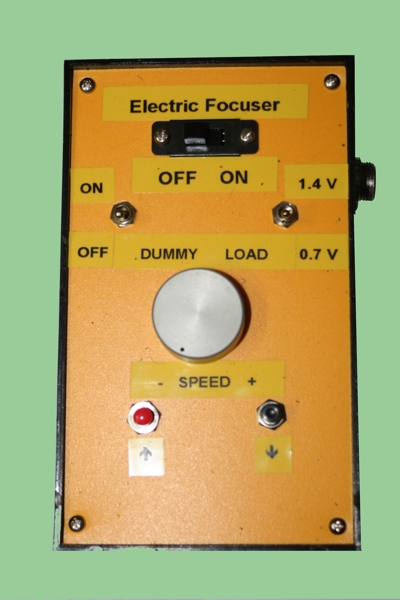

	Centralina

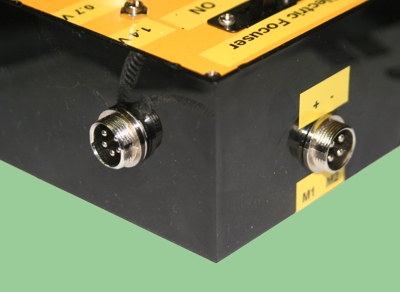

Dettaglio dei due connettori presenti sulla centralina. A sinistra la presa per il Remote Control ed a destra la presa per la Mount Box.
	Dettaglio Connettori

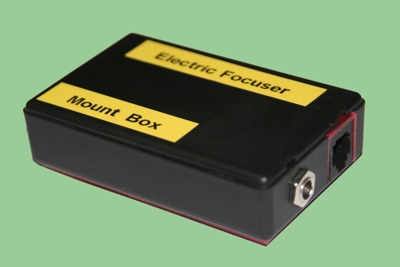

Nelle due foto in basso vediamo la Mount Box. Nella foto di sinistra si notano la presa di alimentazione a 12V e la presa RJ45 del cavo che porta alla Centralina.
	Mont Box ( Foto 1 )

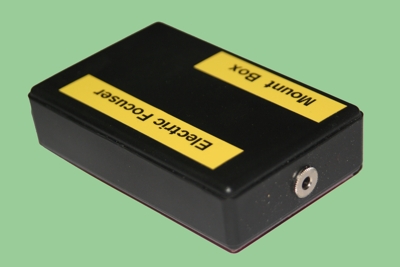

Nella foto di destra si vede la presa per il cavo che porta al servo.
	Mont Box ( Foto 2 )

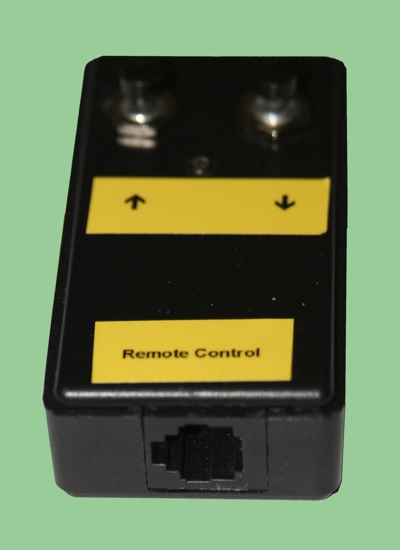

Remote Control con la presa RJ45 per il collegamento alla centralina.
	Remote Control

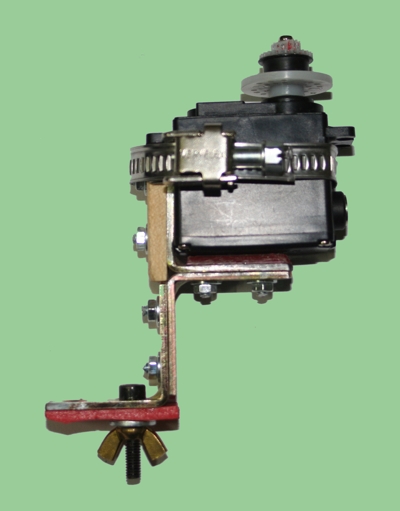

Servo montato sul castelletto.
	Servo su castelletto

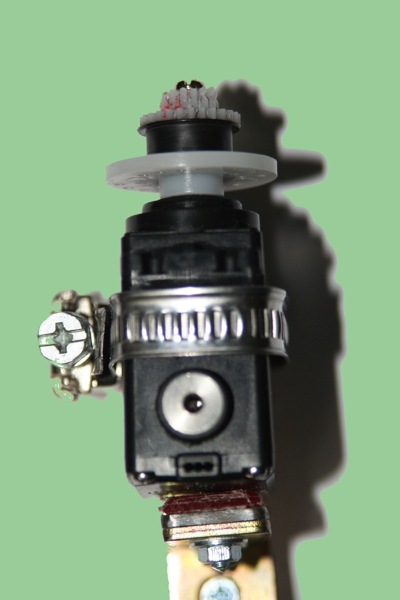

Dettaglio della presa del cavo che porta alla Mount Box.
	Dettaglio Servo

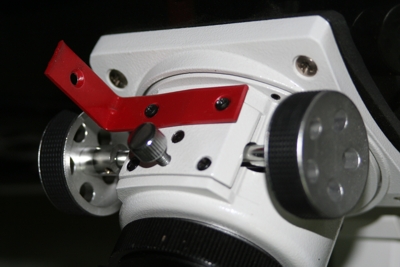

Nella foto a destra la staffetta ( provenienza Brico ) i cui fori corrispondevano perfettamente a quelli di due delle quattro viti che fissano la piastrina di chiusura del meccanismo del fuocheggiatore.
	Staffetta

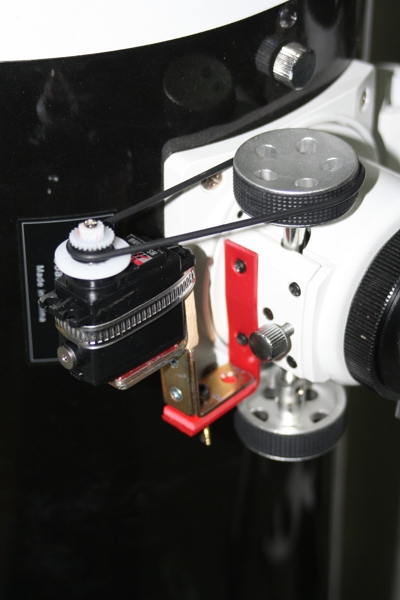

Fuocheggiatore montato sulla staffetta tramite un galletto M4
	Fuocheggiatore Montato

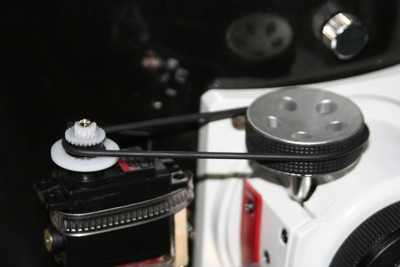

Dettaglio della trasmissione. La cinghia di trasmissione è in realtà un O-Ring ma fa bene il suo dovere.
	Dettaglio Trasmissione

Il progetto è nato dalla necessità di poter fuocheggiare dalla postazione del PC durante le riprese con la webcam.
Lo start me lo ha dato un motorino in continua con riduzione venuto fuori dalla "rottamazione" di un modellino di auto di mio figlio che poi al termine della realizzazione ho sostituito con un servo da modellismo a cui ho lasciato solo il motore.
L'elettronica è sostanzialmente un riduttore di tensione variabile di Nuova Elettronica a cui ho modificato un valore di resistenza per lavorare a tensione più bassa.
Completano il circuito due relè per l'inversione di rotazione e due carichi fittizi per raggiungere velocità più basse ( il minimo non era sufficiente ).
Su uno dei piedi della montatura viene fissato con il velcro un box ( Mount Box ) a cui vengono collegati il cavo di alimentazione, il cavo che porta al servo ed il cavo che porta alla centralina. Quest'ultimo è stato realizzato in due lunghezze ( 5 metri e 0.5 metri ). Il cavo lungo viene utilizzato quando si fuocheggia dalla postazione PC per le riprese con webcam mentre il cavo corto viene utilizzato, unitamente al controllo remoto, quando si fuocheggia in visuale e la centralina viene posta alla base della montatura.
Alla centralina vengono collegati il cavo proveniente dalla Mount Box ed opzionalmente il controllo remoto.
